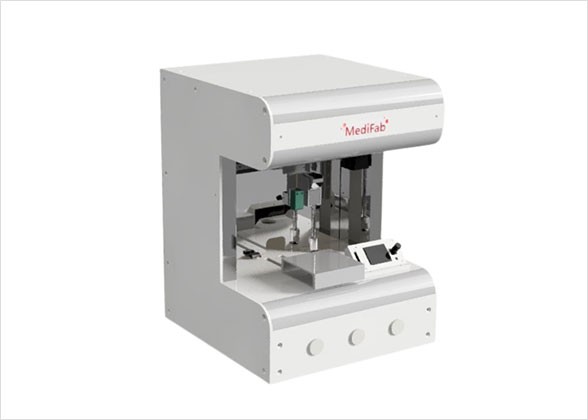

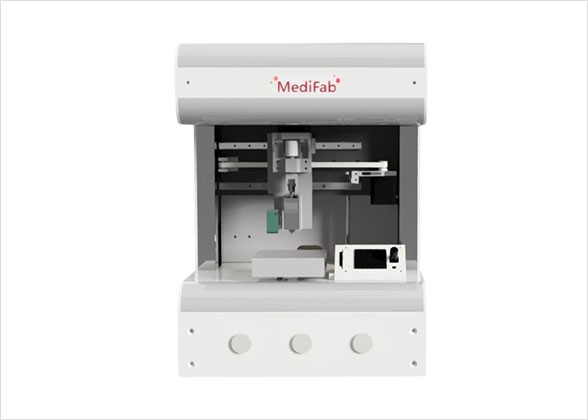

제품설명
-screw extruder 방식을 채택한 3D Bio Printer
-클린벤치 내부 설치 가능
-공압 방식과 다르게 별도의 air compressor가 필요하지 않아 부피가 작고 작동 시 소음이 적음
-클린벤치 내부 설치 가능
-공압 방식과 다르게 별도의 air compressor가 필요하지 않아 부피가 작고 작동 시 소음이 적음

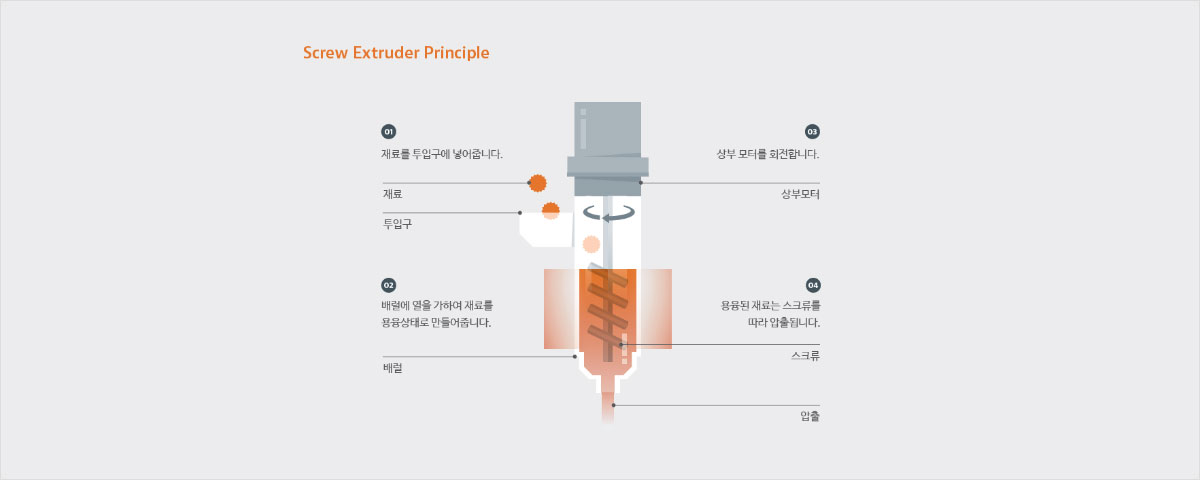

Screw Extruder
-기계 압출 방식으로 압출력이 강하여 고점도의 폴리머 압출 가능
-투입구를 닫지 않아도 되므로, 재료량을 확인할 수 있으며 재료 추가 투입 가능
-정밀하고 일정한 압출량 유지 가능
-투입구를 닫지 않아도 되므로, 재료량을 확인할 수 있으며 재료 추가 투입 가능
-정밀하고 일정한 압출량 유지 가능

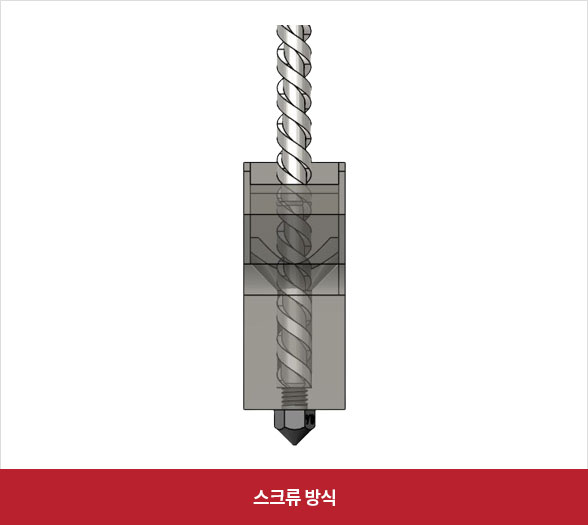

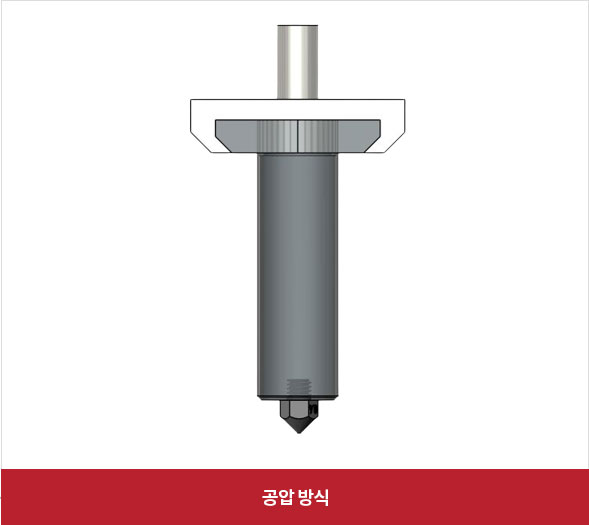

공압방식과 스크류방식 비교
01
특징
- 단가 높음
- extruder 부피 작음
- 압출량 균일하지 않음
- extruder 부피 작음
- 압출량 균일하지 않음
- 단가 낮음
- extruder 부피 큼
- 압출량 균일함
- extruder 부피 큼
- 압출량 균일함
02

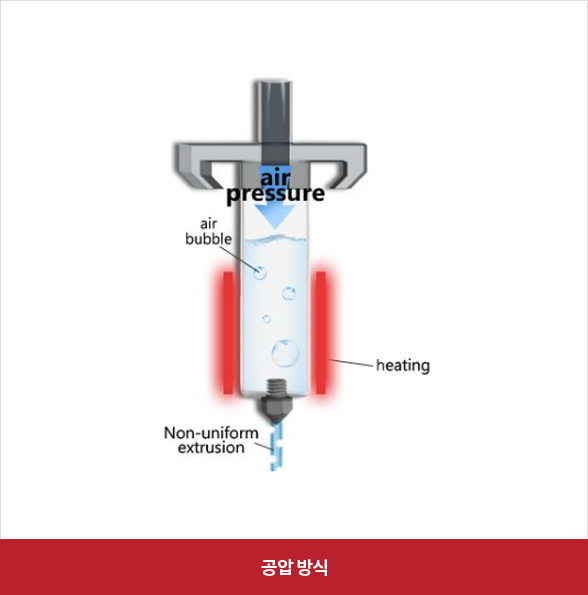

압출 과정

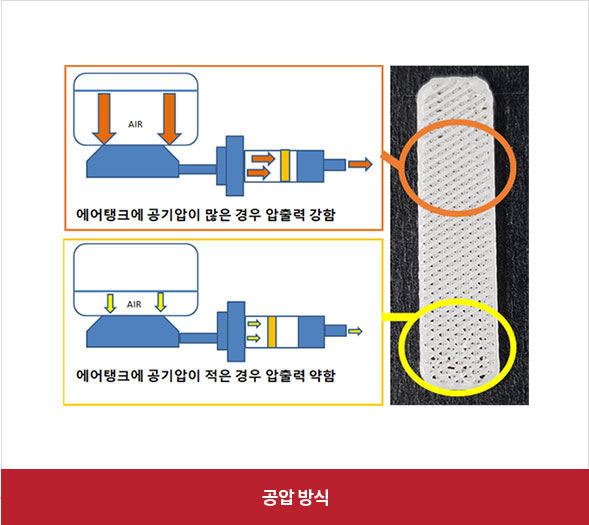

- 재료를 가열하여 용융상태로 만듬
- 공압으로 용융된 재료를 밀어냄
- 공기의 분포에 따라서 불규칙하게 미량 압출 발생
- 공압으로 용융된 재료를 밀어냄
- 공기의 분포에 따라서 불규칙하게 미량 압출 발생
- 재료를 가열하여 용융상태로 만듬

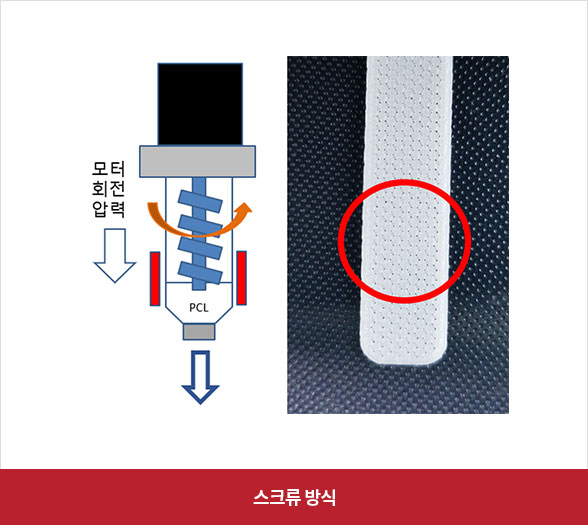

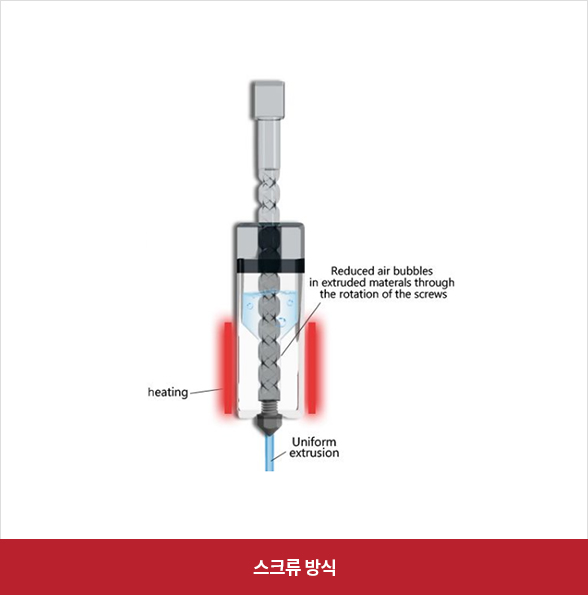

- 모터의 회전력으로 스크류를 회전하여 발생된 압력으로 용융된 재료를 밀어냄
- 스크류가 재료를 밀어내며, 용융된 재료안의 공기를 제거하여 보다 안정적으로 압출
- 모터의 회전력으로 스크류를 회전하여 발생된 압력으로 용융된 재료를 밀어냄
- 스크류가 재료를 밀어내며, 용융된 재료안의 공기를 제거하여 보다 안정적으로 압출
03
압력
- 공기 압축기에 있는 내부 공기량에 따라 공압이 변경
- 공압이 약해짐에 따라 압출되는 양 감소, 제품 품질이 균일하지 못함
- 공압이 약해짐에 따라 압출되는 양 감소, 제품 품질이 균일하지 못함
- 균일한 모터 회전을 통해 일정한 압력 생성
- 압출되는 양을 유지하여 제품 품질이 균일함
- 압출되는 양을 유지하여 제품 품질이 균일함
04
인장 강도
공압방식
| 시험일 | 2021_05_12 | ||||
|---|---|---|---|---|---|
| 모델 | HM100-4010 | ||||
| 무게(g) | 0.300 | 0.270 | 0.280 | 0.270 | 0.270 |
| 9점 포인트 평균두께(mm) | 1.090 | 0.945 | 0.980 | 0.920 | 1.030 |
| 인장 강도 값(N) | 39.47 | 53.13 | 50.48 | 52.57 | 42.12 |
| 인장 강도 평균 | 47.554 | ||||
| 표준 편차(N) | 6.3 | ||||
| 비고 | 오차+-0.1 | ||||
| 3D프린팅 | 공압 3D 프린터 이용 출력 | ||||

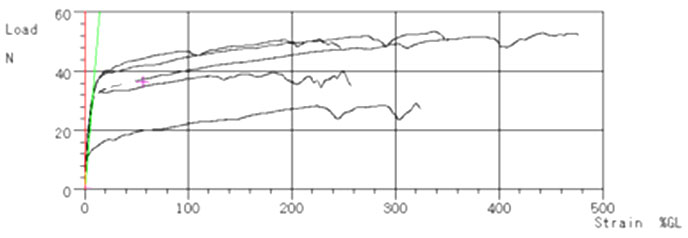

| 인장강도 측정 그래프 |  |
||||
스크류 방식
| 시험일 | 2022_03_15 | ||||
|---|---|---|---|---|---|
| 모델 | HM100-4010 | ||||
| 무게(g) | 0.265 | 0.295 | 0.280 | 0.300 | 0.280 |
| 9점 포인트 평균두께(mm) | 0.970 | 1.020 | 1.030 | 1.080 | 0.995 |
| 인장 강도 값(N) | 48.1 | 61.12 | 63.74 | 61.93 | 60.28 |
| 인장 강도 평균 | 59.034 | ||||
| 표준 편차(N) | 6.2 | ||||
| 비고 | 오차+-0.1 | ||||
| 3D프린팅 | 스크류 3D 프린터 이용 출력 | ||||

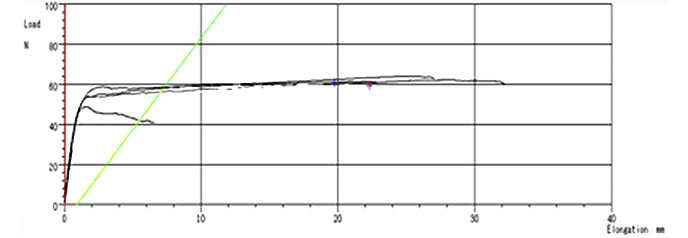

| 인장강도 측정 그래프 |  |
||||
SPEC
Hardware
| 프린터 구조 | 직교 구조 |
|---|---|
| 운반 장치 | GT2 belt |
| 노즐 수 | 1ea |
| 스크린 | LCD 스크린 53 x 29 (mm) |
| 외부 사이즈 | 375 x 395 x 525 (mm) |
Printing
| 최소 이동 거리 | 12.5 ㎛ |
|---|---|
| 최대 인쇄 속도 | 0 ~ 20mm/s |
| 정밀도 | XYZ : 1 ㎛ |
| 베드온도 | 상온 ~ 60°C |
| 온도 범위 | 30 ~ 200°C |
| 출력 환경 | 살균용 UV-C 램프 |
| 출력 베드 사이즈 | 100 x 100 x 100 (mm) |
| 출력 가능 재료 | Medical Grade PLGA, PCL, PLLA, PLA, Collagen, Alginate, Food, Cell Hydrogel type biomaterials 외 연구용 바이오 재료 |
